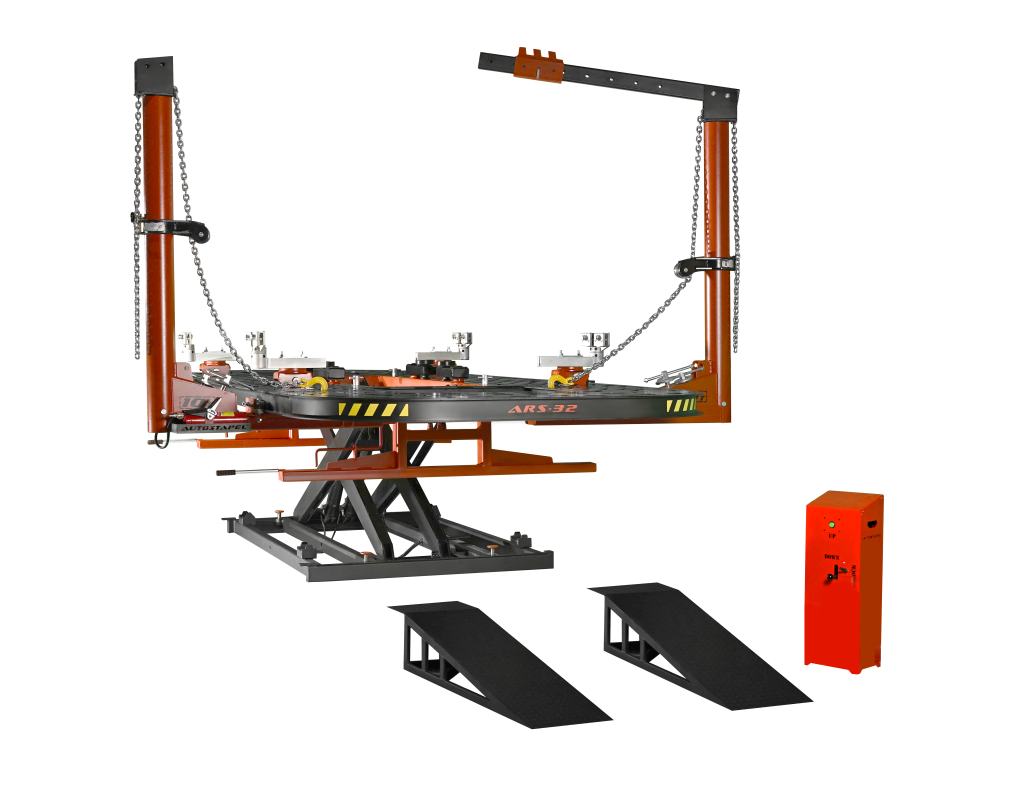

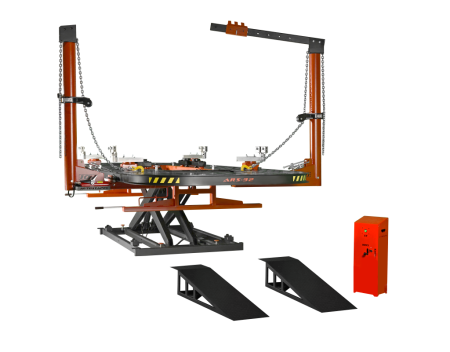

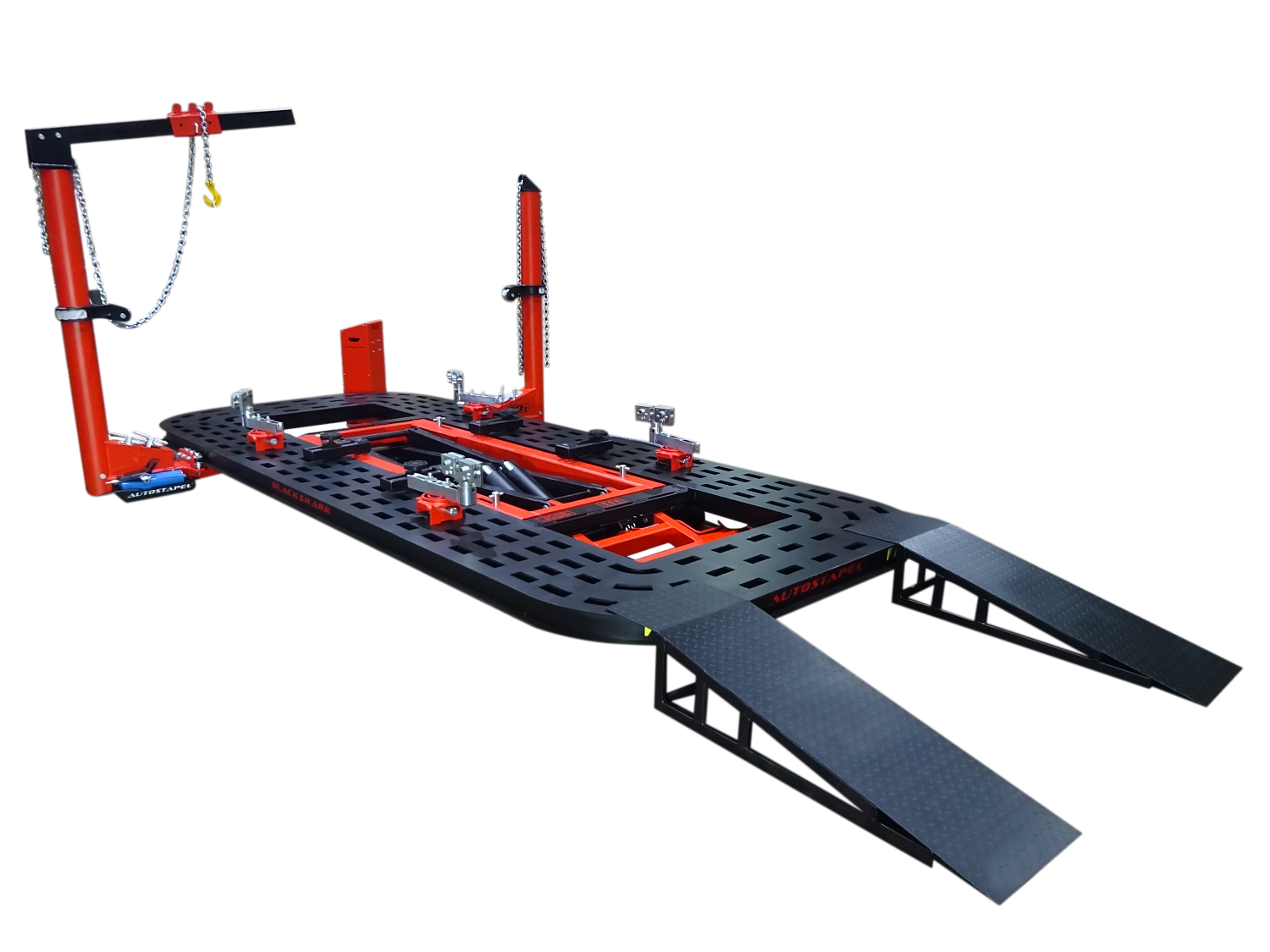

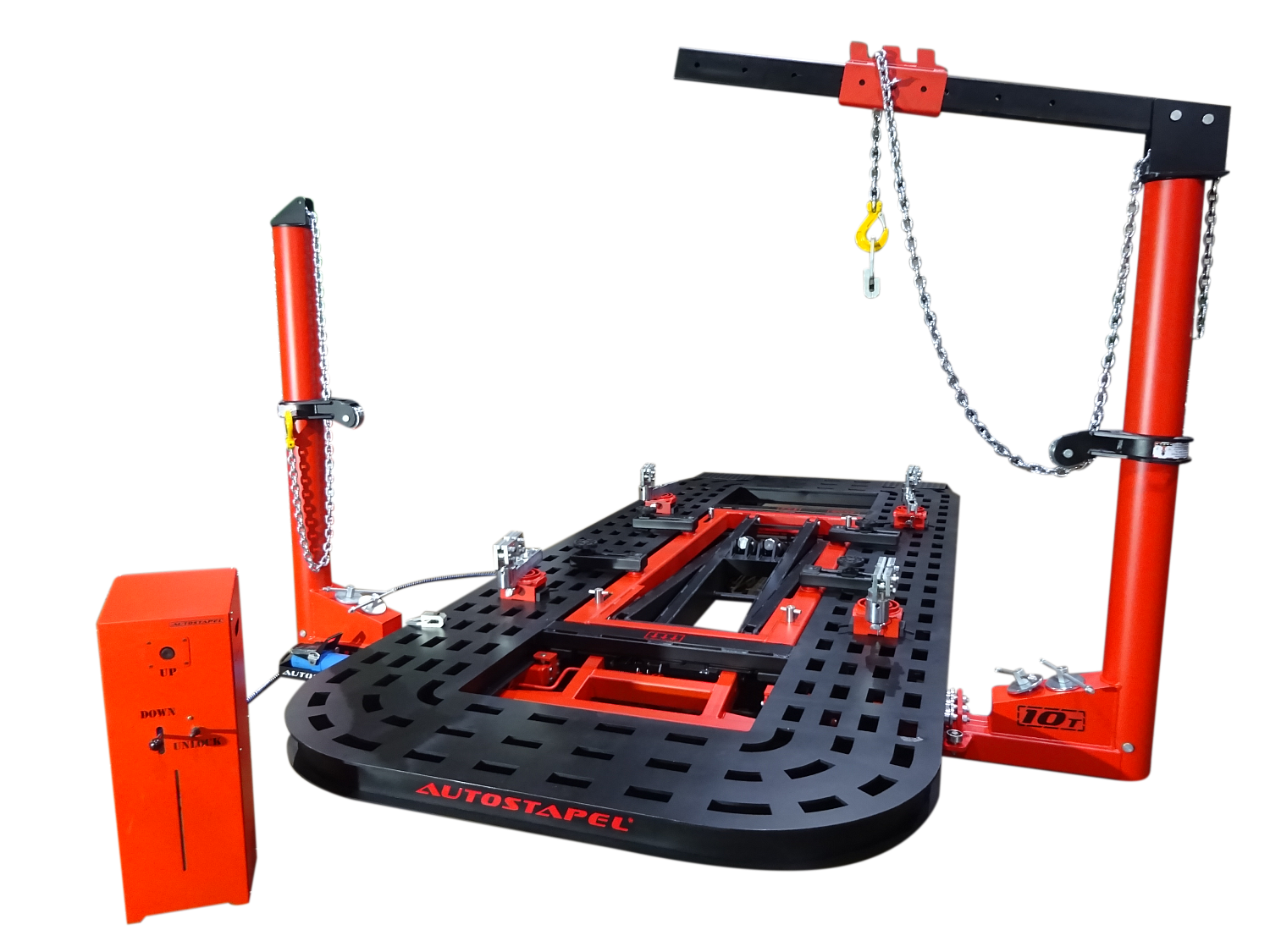

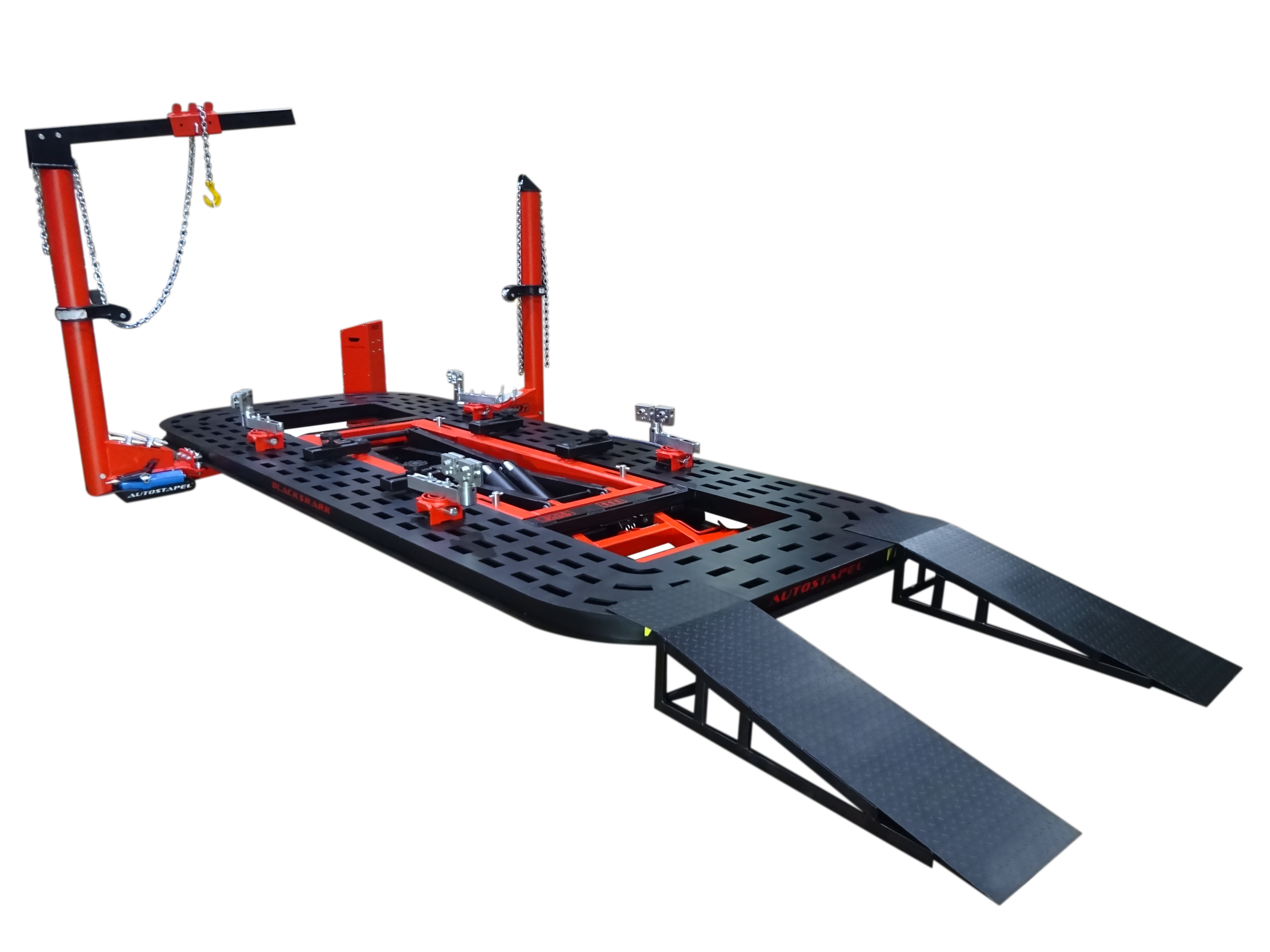

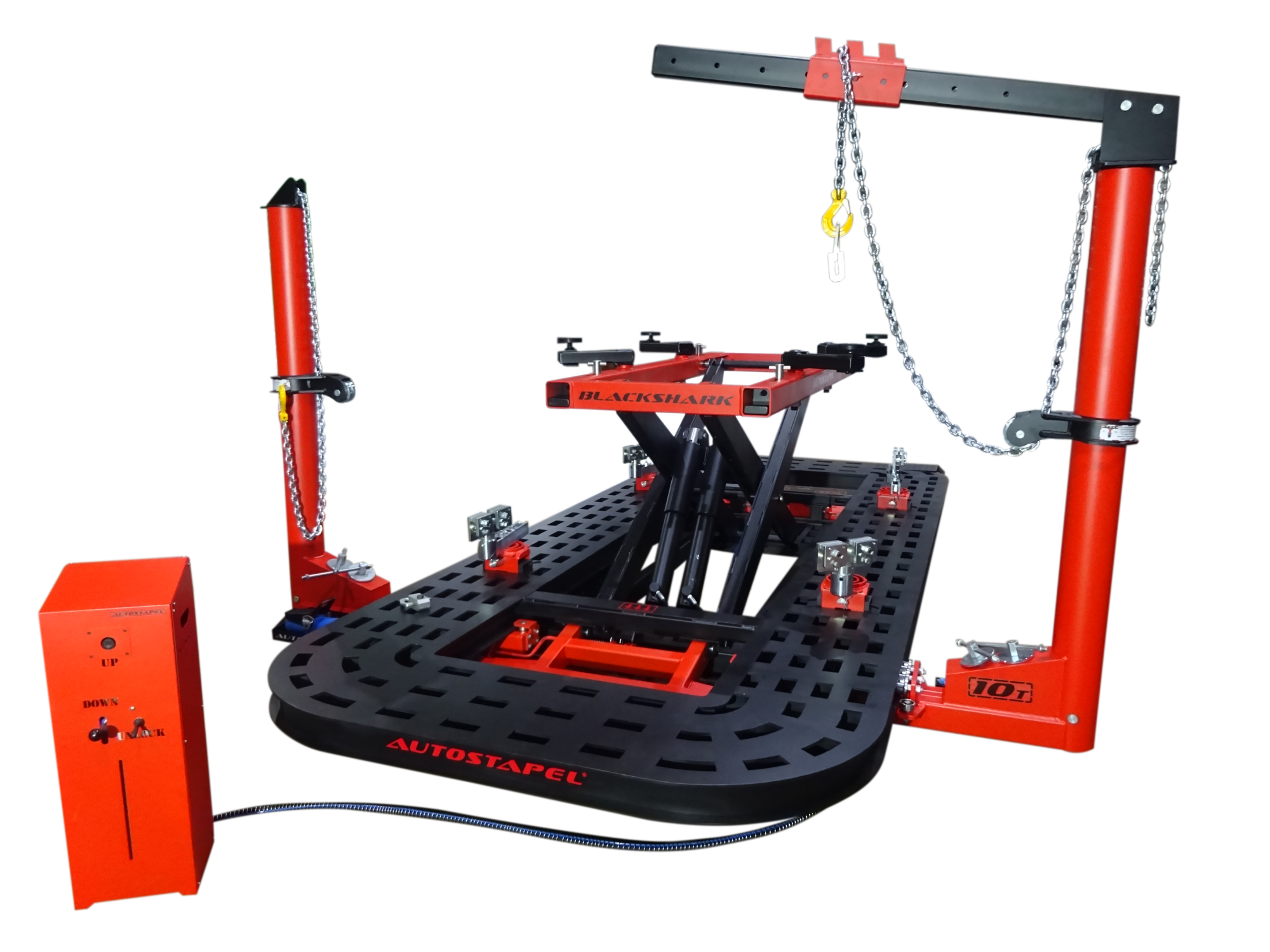

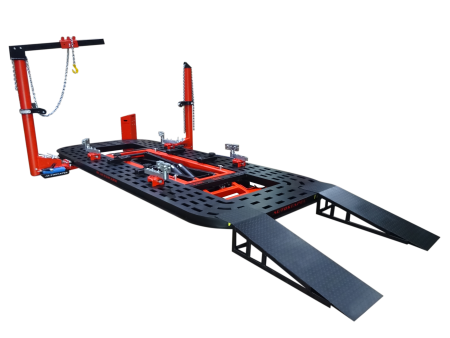

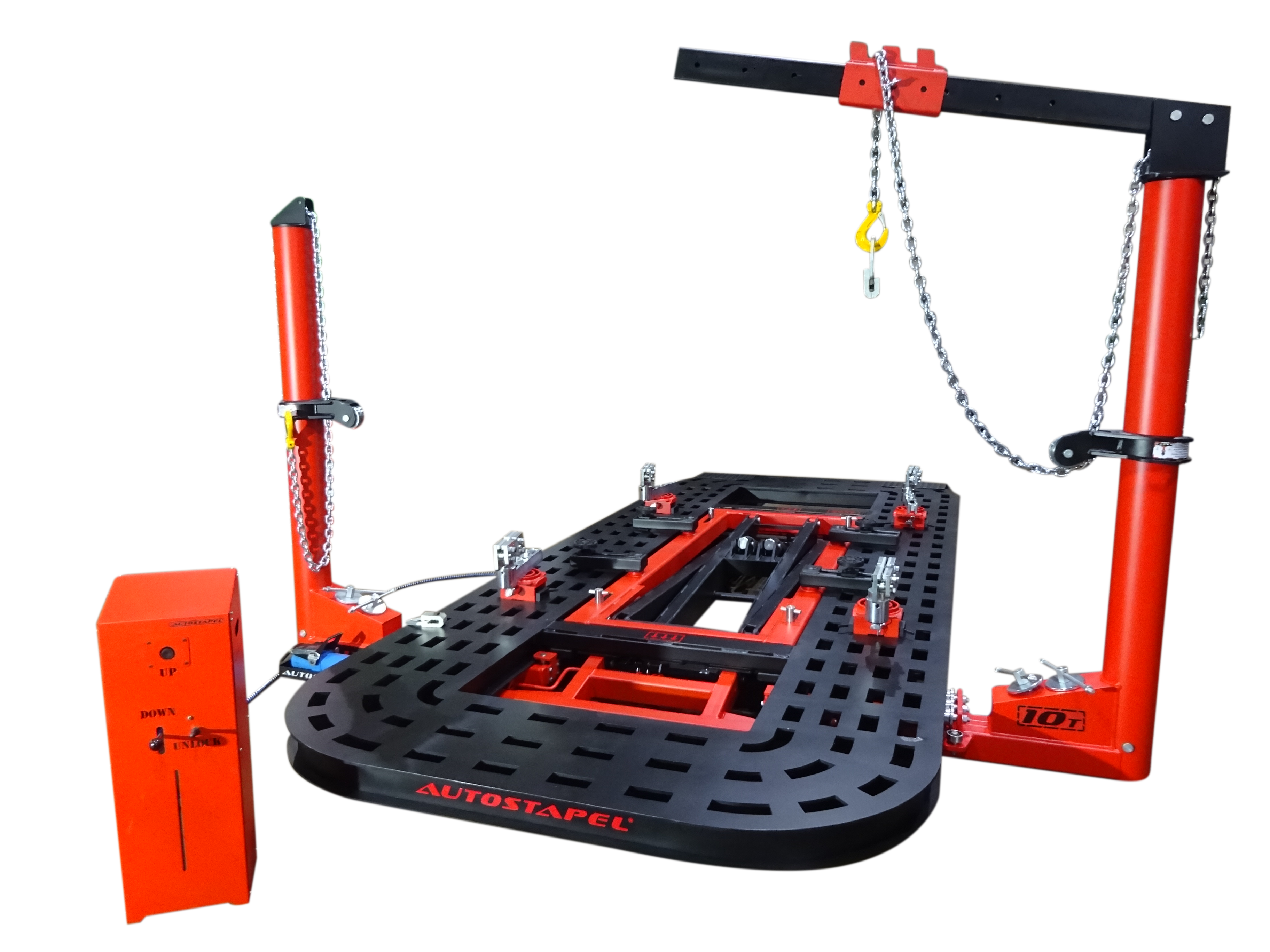

Cтапель платформенного типа с встроенным подъёмником Black Shark

Стенд для исправления геометрии кузовов и рам аварийных автомобилей Black Shark

Комплектация:



Описание:

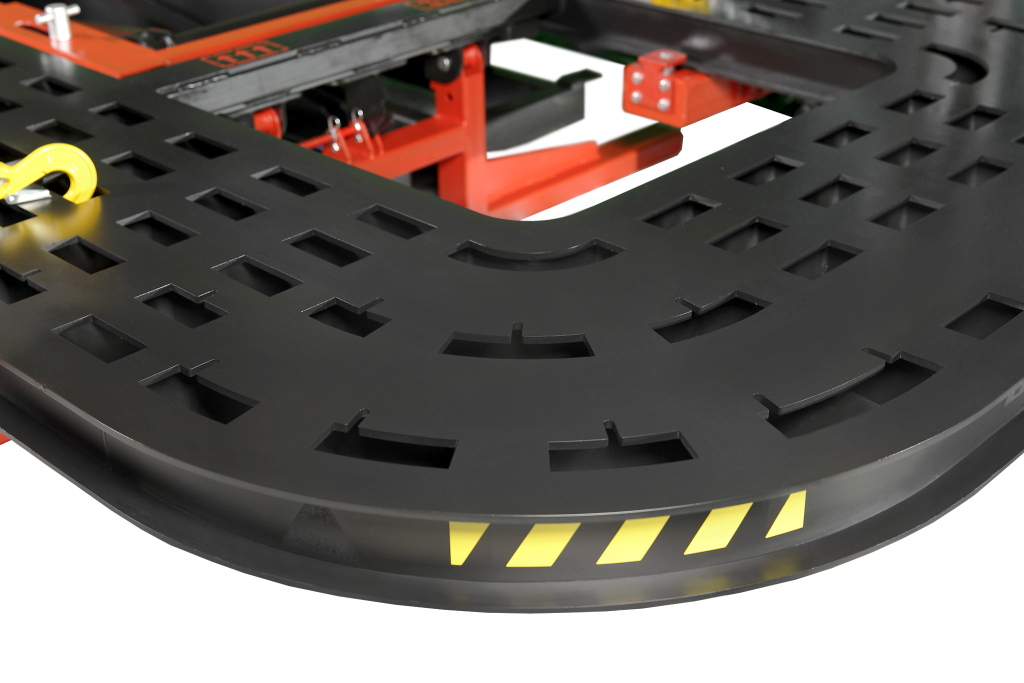

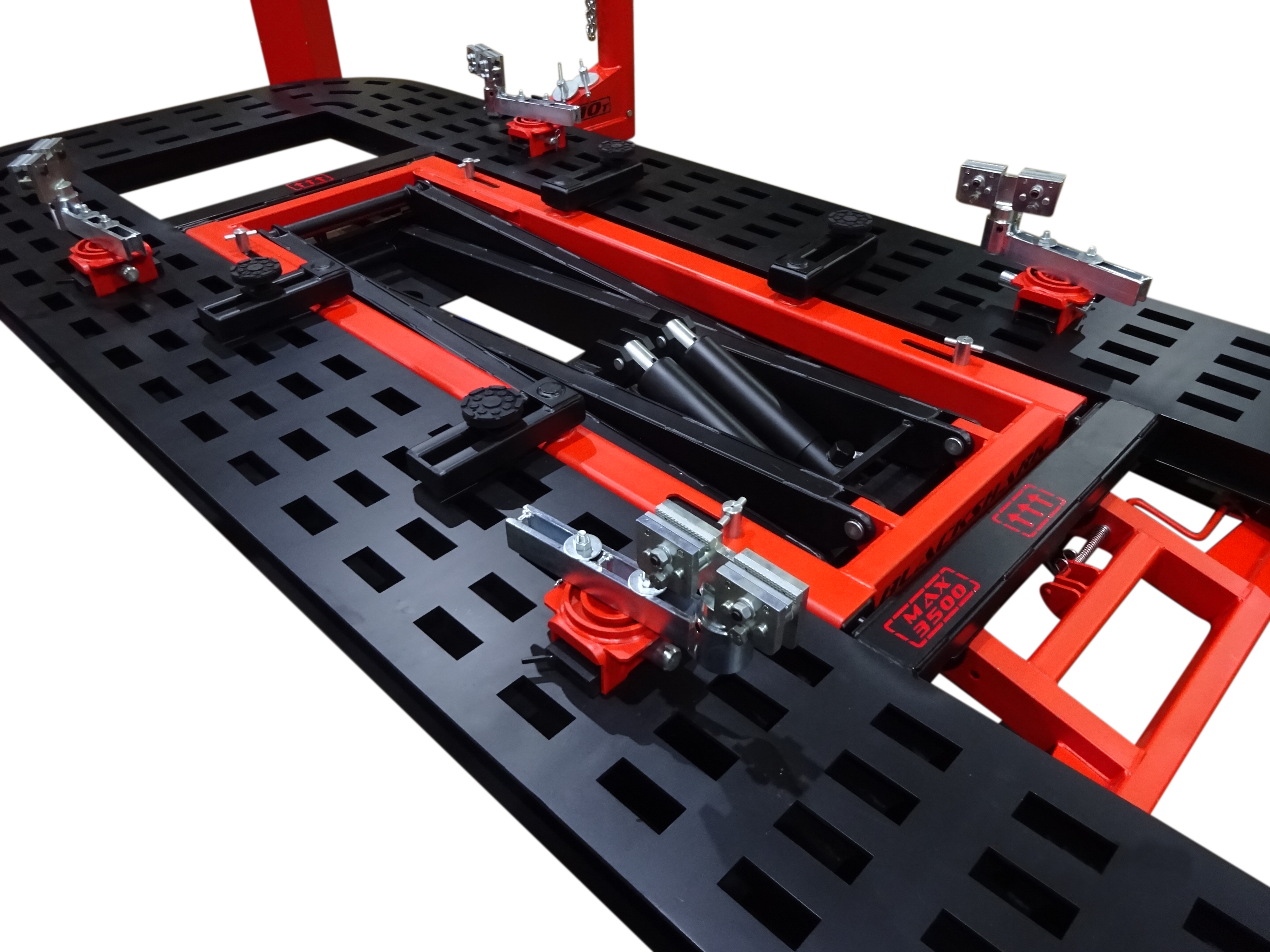

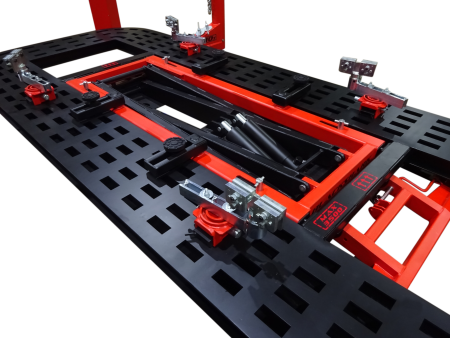

Обновлённая модель стапеля BLACKSHARK имеет просторную, изготовленную из листового металла платформу, способную выдерживать максимальные нагрузки.
Длинная платформа стапеля идеально подходит для ремонта легковых автомашин, микроавтобусов и рамных автомобилей, весом до 4500кг.

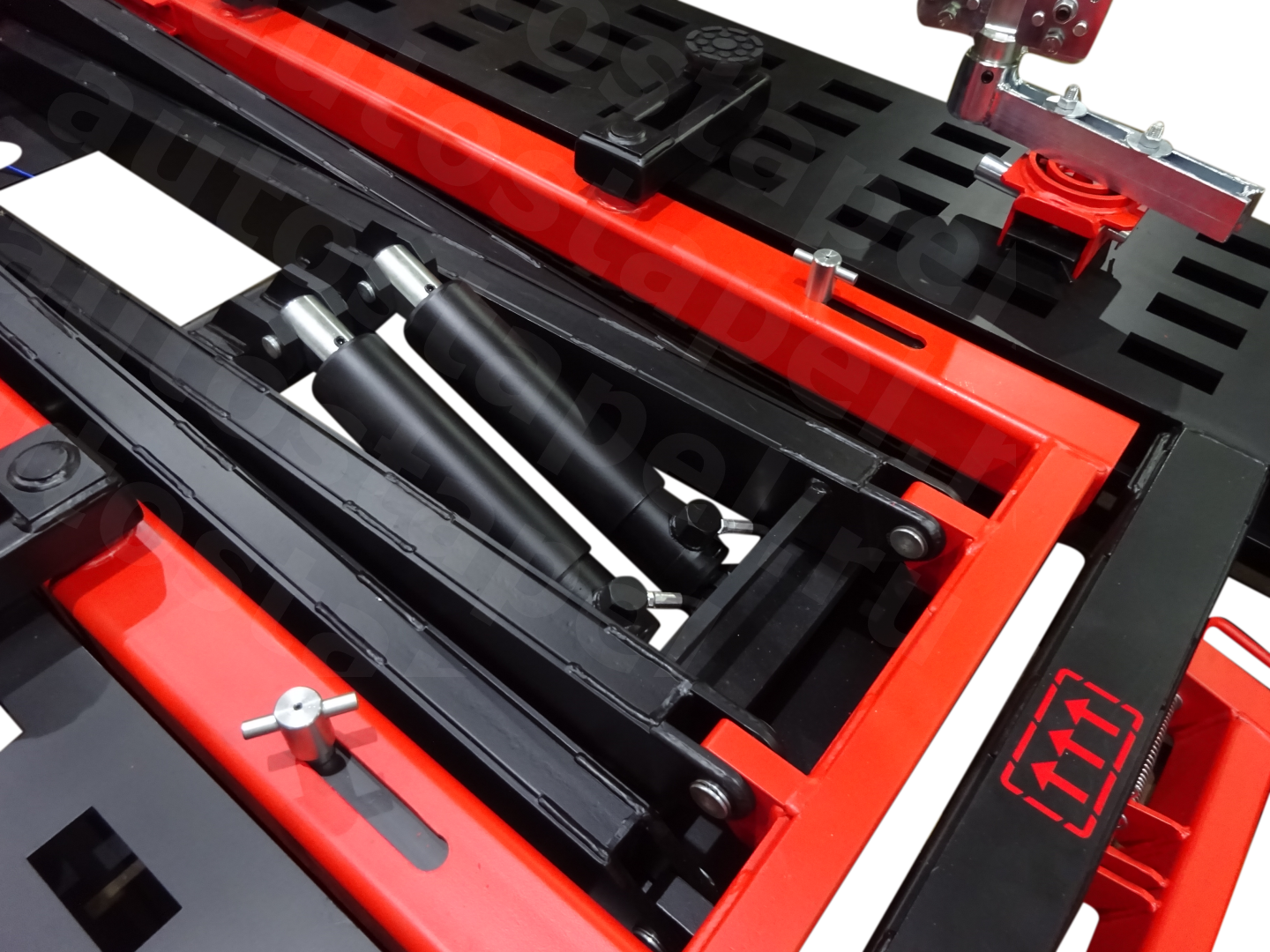

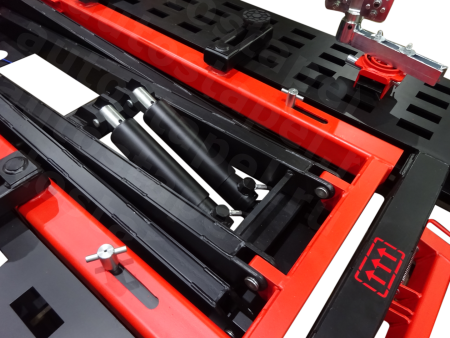

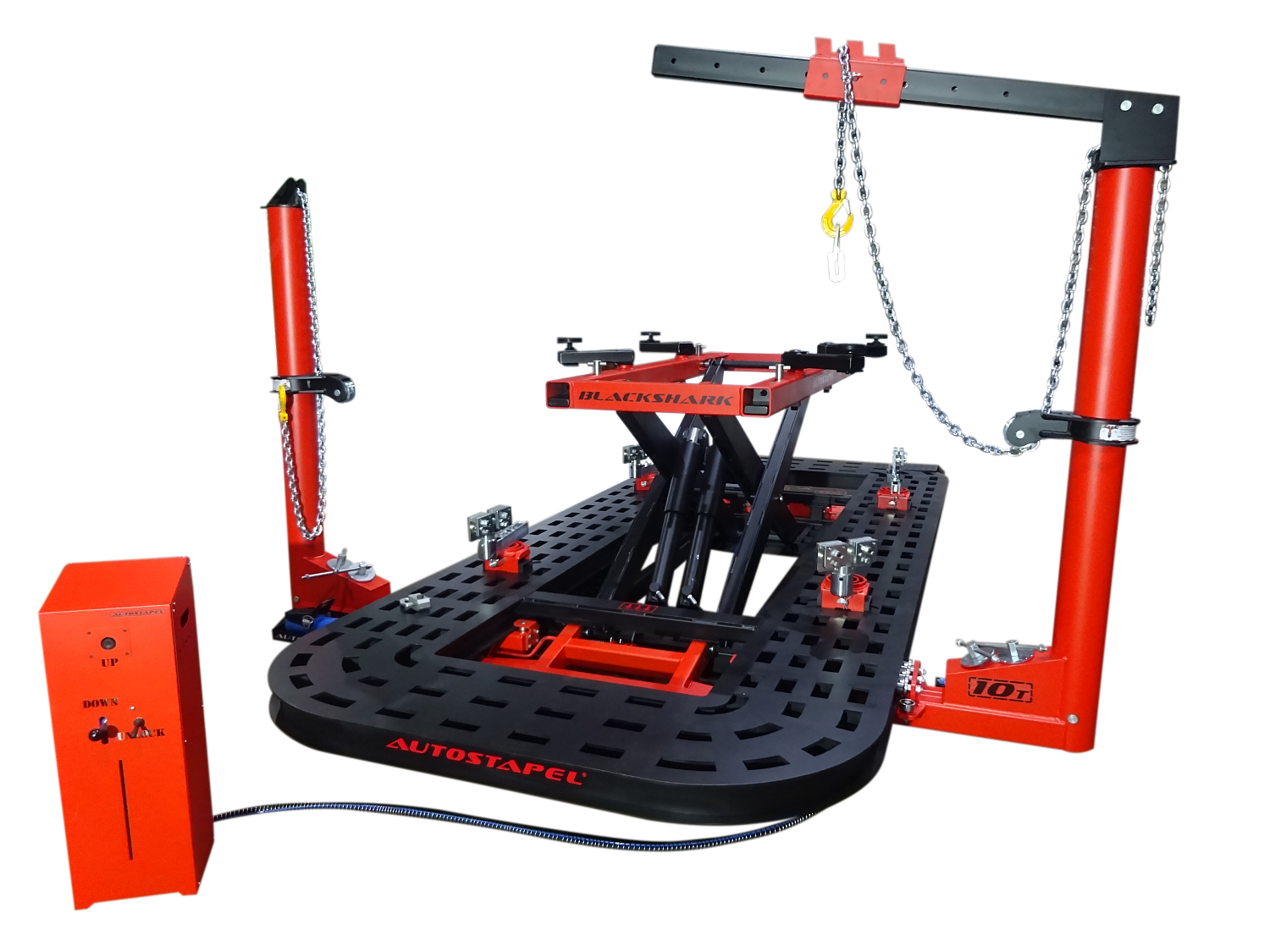

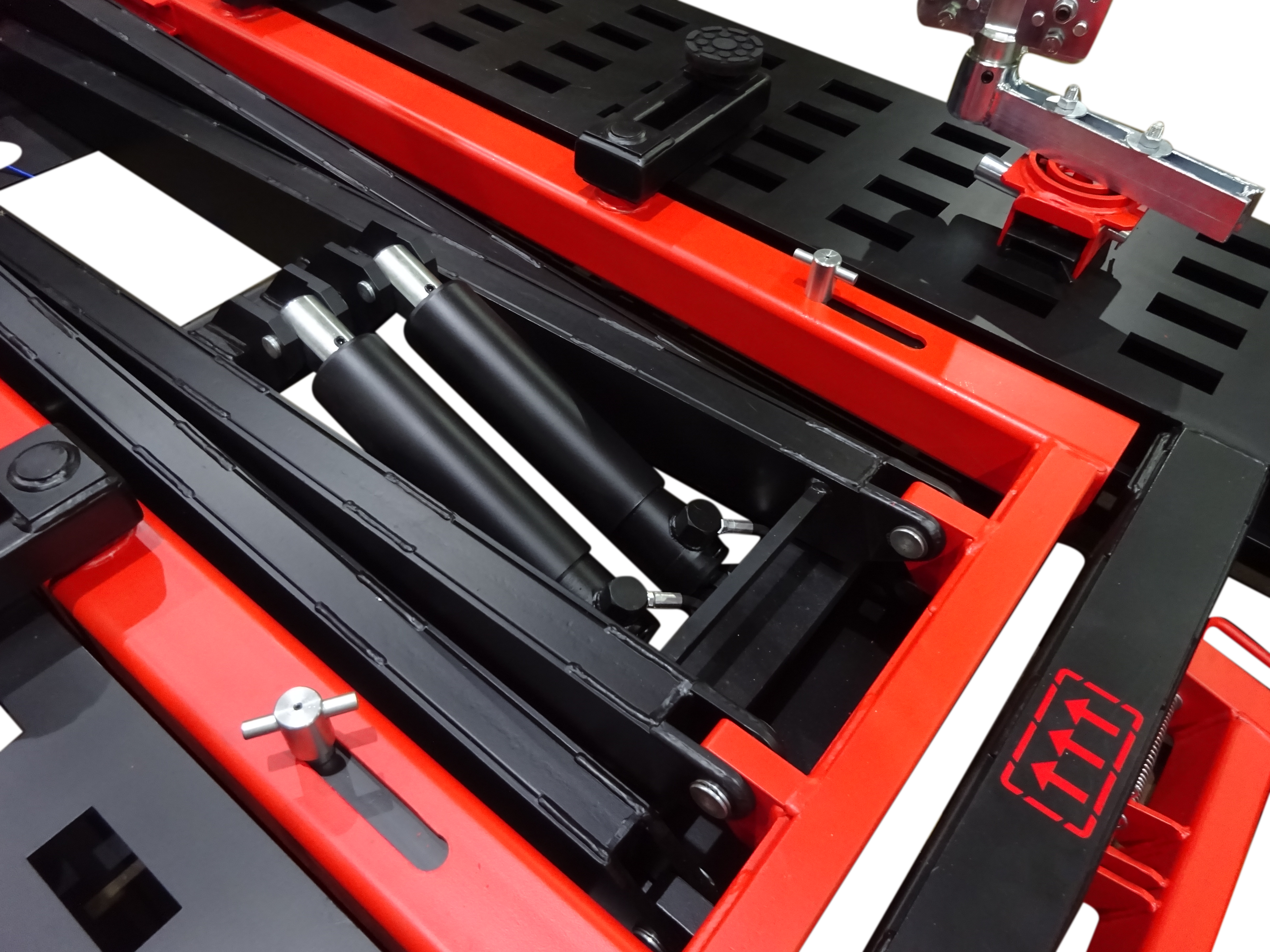

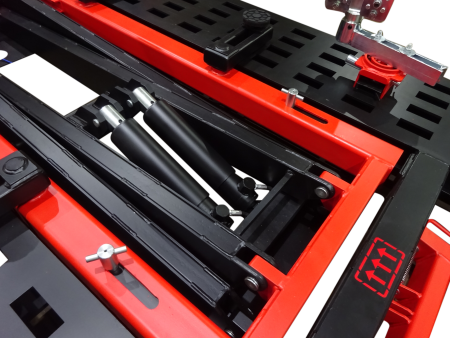

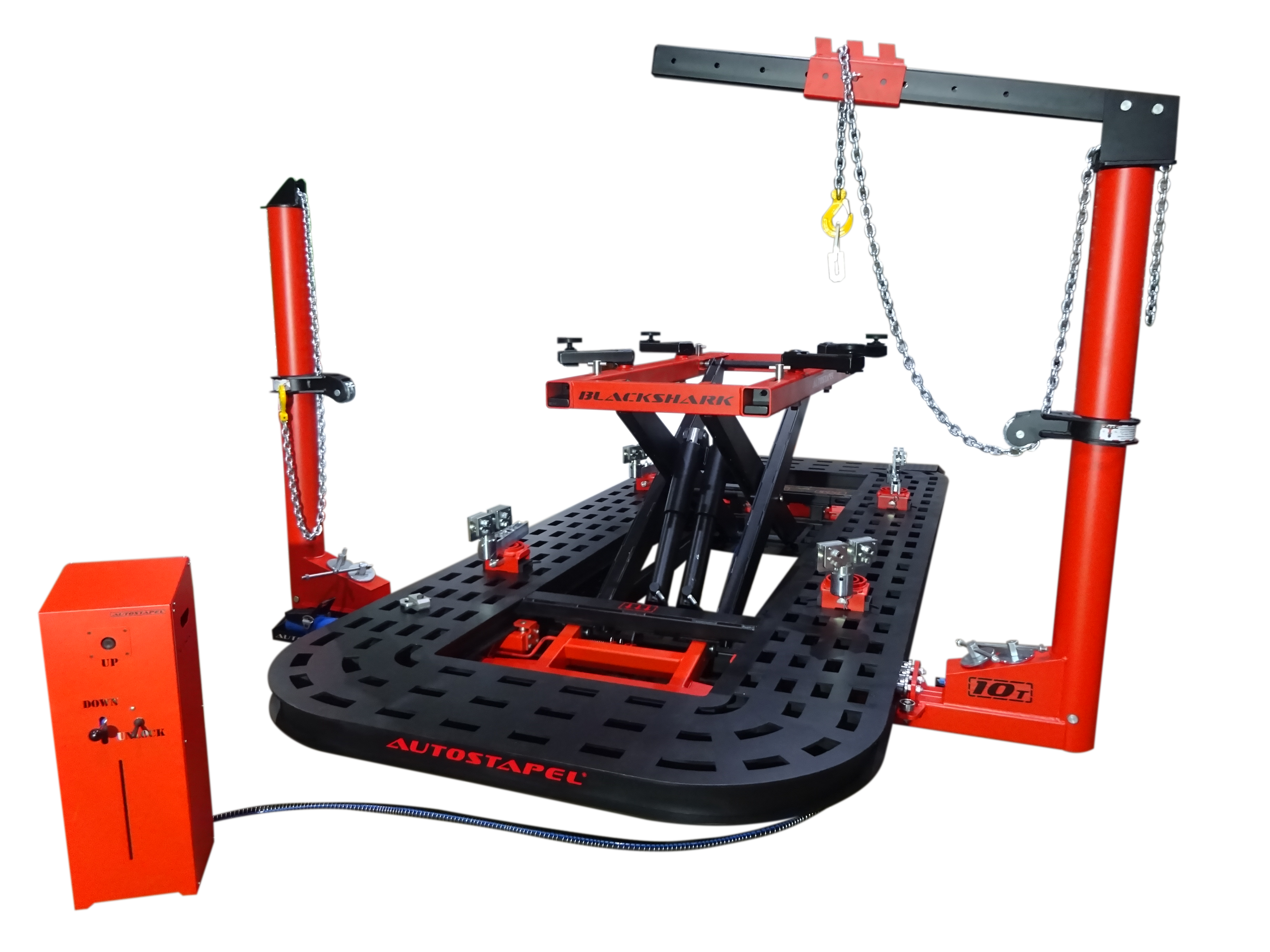

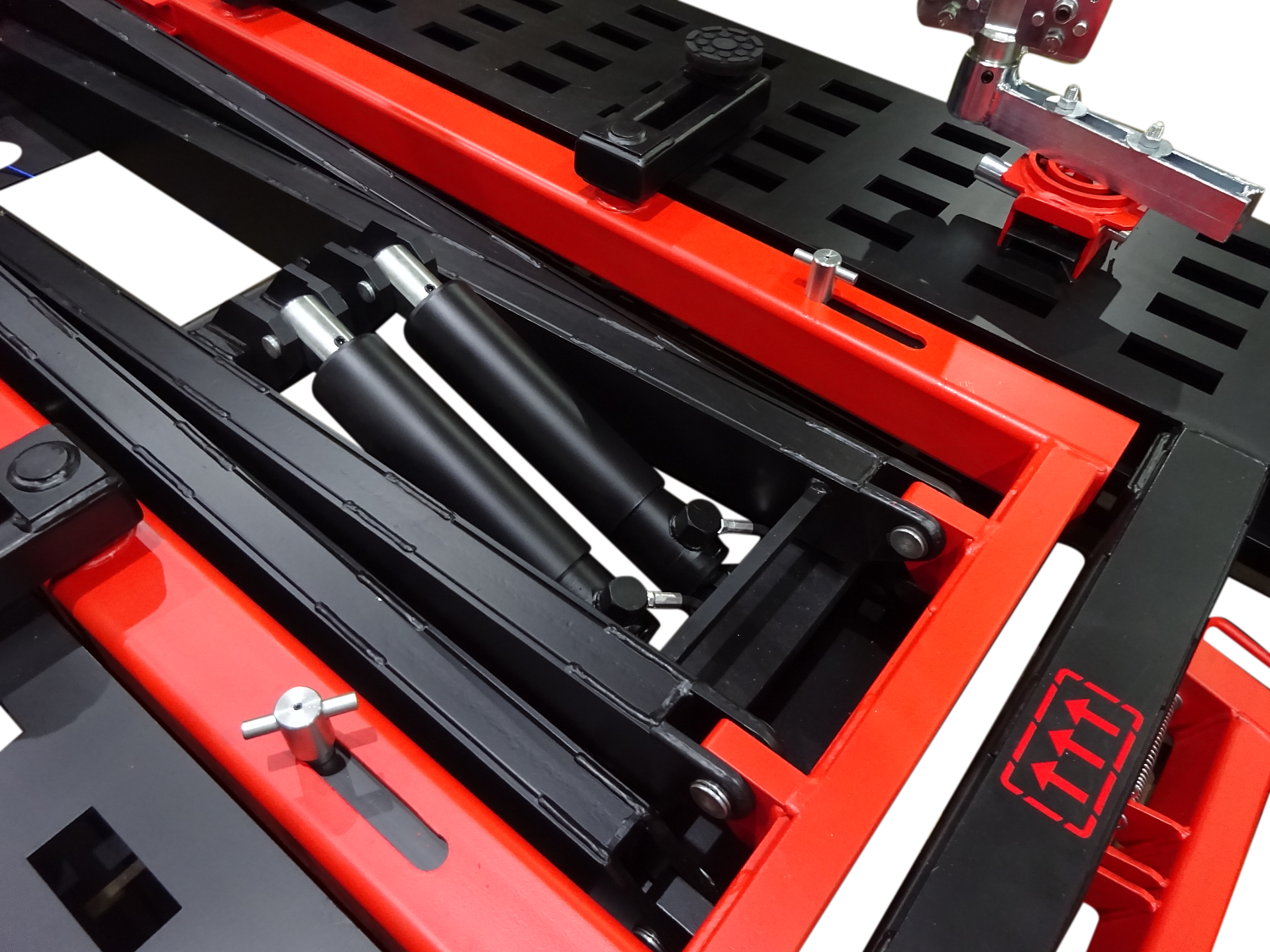

Встроенный в платформу независимый, ножничный подъемник c максимальной высотой подъёма до 1600 мм обеспечивает не только быстрое и удобное закрепление автомобиля, но и позволяет выполнять вспомогательные арматурные и слесарные работы. Кроме того, процесс проведения вспомогательных, зачистных и шпаклевочных работ приобретает для человека особую степень удобства и комфорта.

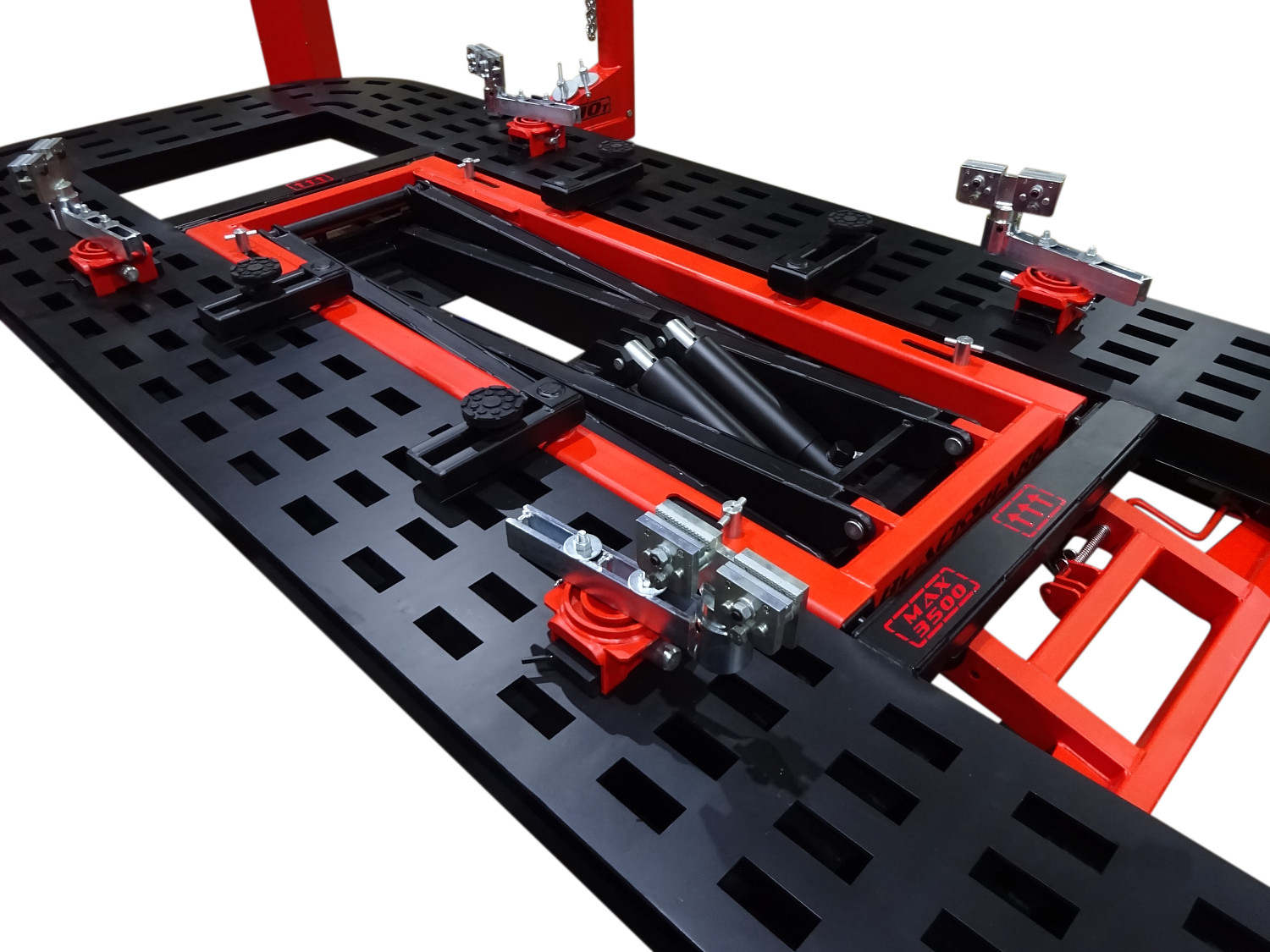

Уникальная, опорно-поворотная система фиксации (ОПС) обеспечивает быстрое и надёжное закрепление автомобиля к платформе с помощью клина и 2 болтов.
ОПС – многофункциональное устройство и предоставляет мастеру выбор использования, как самого жёсткого крепления автомобиля к платформе (1 тип крепления), так и крепления с использованием жесткой фиксацией кузова от вертикального срыва и свободой перемещения его узлов по горизонтальной плоскости одновременно (2 тип крепления). С помощью необходимой оснастки ОПС адаптируется под любые типы кузовов автомобилей от малолитражки до внедорожника и микроавтобуса.

Для достижения требуемого результата работы ОПС необходимо правильно выполнять установку системы.
- При необходимости использования в работе максимально жёсткого крепления автомобиля, исключайте установку элементов системы на длинных рычагах и любой возможности перемещения плеча корпуса ОПС по направлению к вектору тяги. Соблюдение этого правила исключит сползание элементов ОПС и обеспечит максимально жёсткое крепление автомобиля.
- При необходимости использования в работе крепления автомобиля к платформе с одновременным применением жесткой фиксацией кузова от вертикального срыва и свободой перемещения его узлов по горизонтальной плоскости, намеренно устанавливайте ОПС с заданием длинных рычагов и возможностью перемещения плеча корпуса ОПС по направлению к вектору тяги.

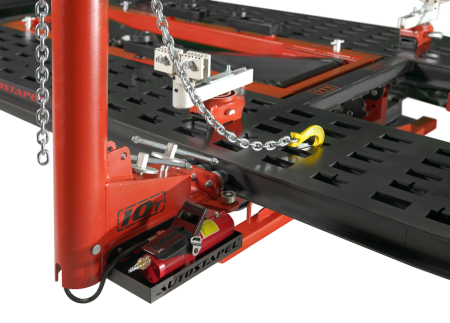

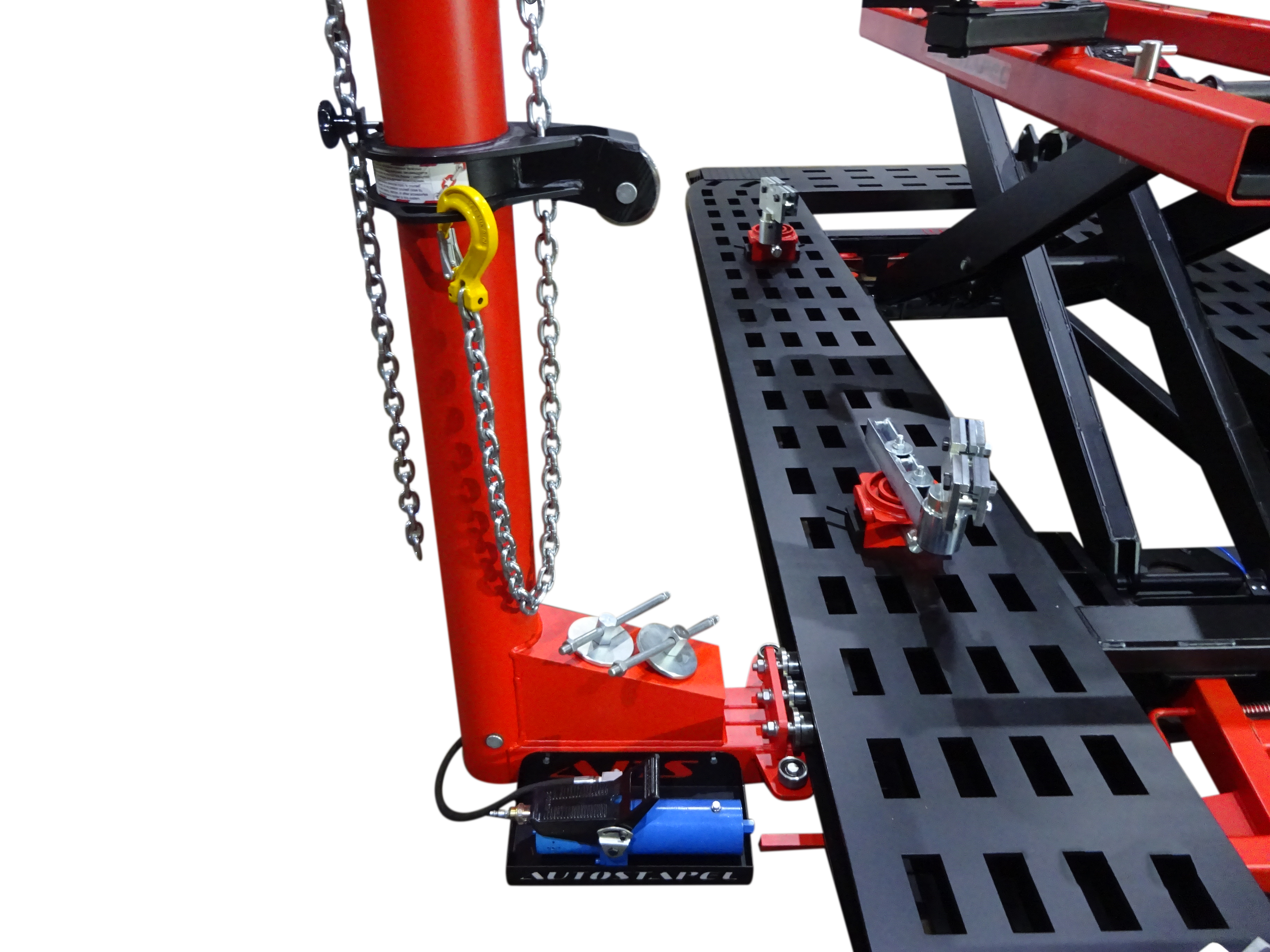

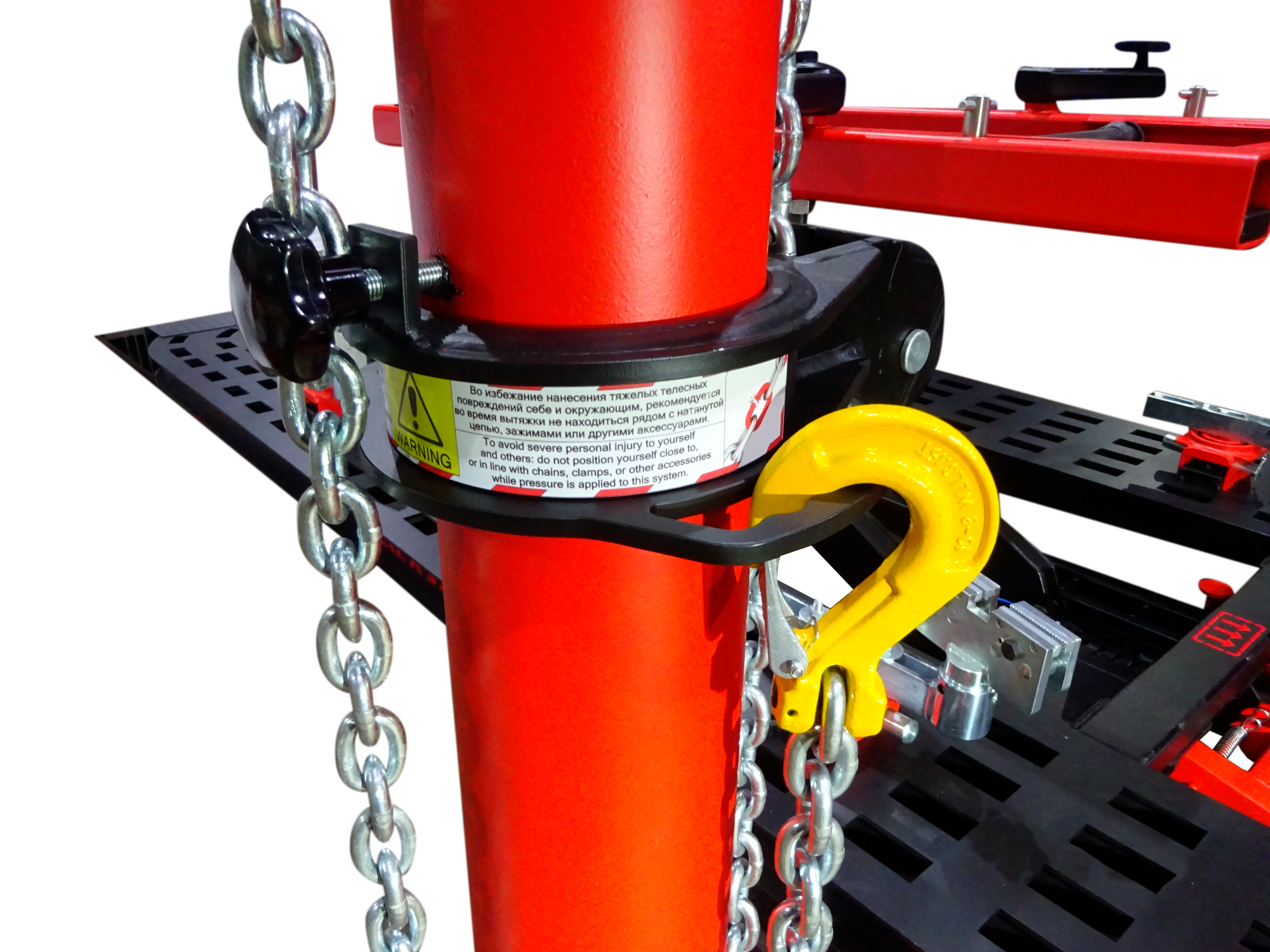

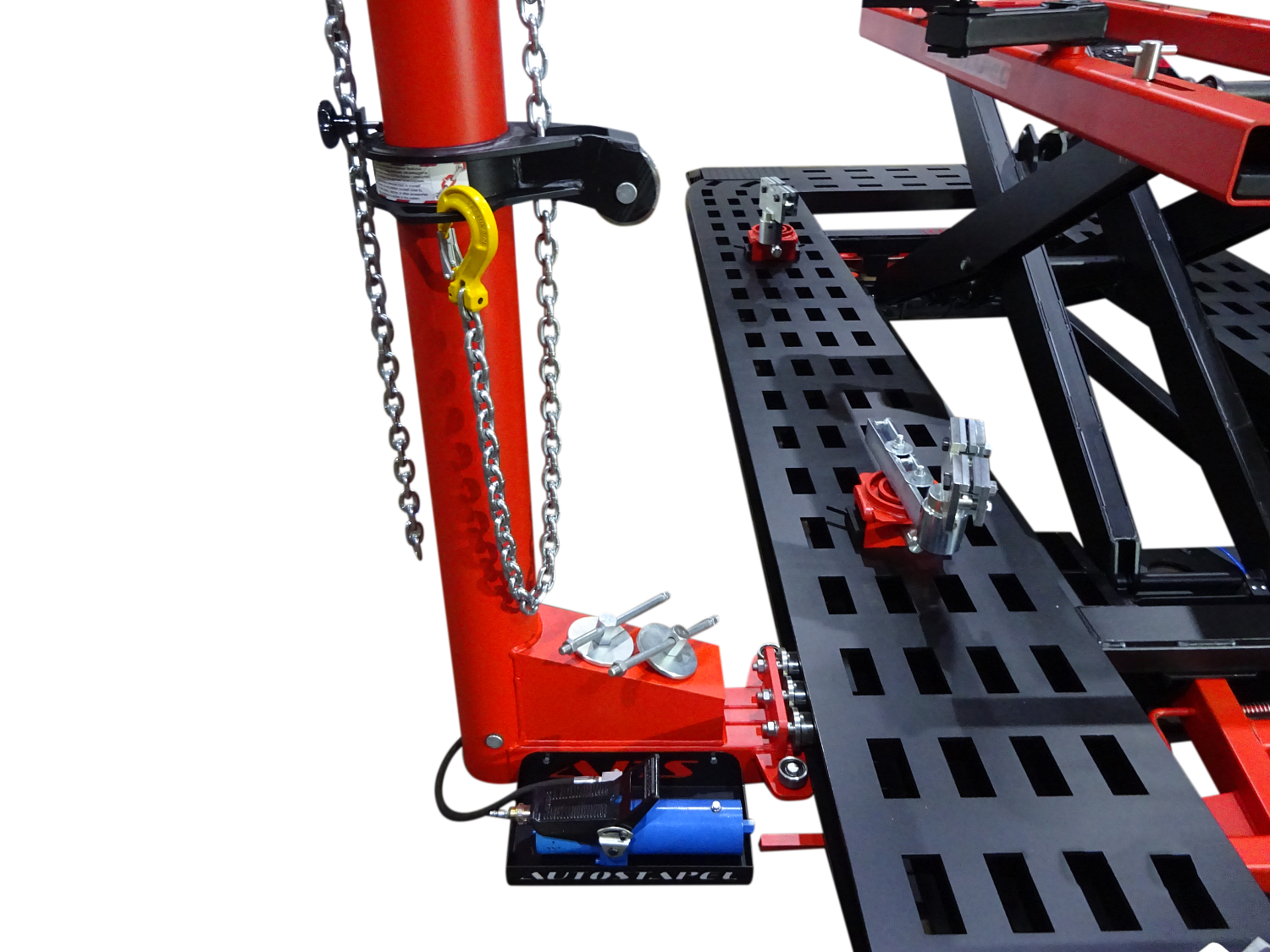

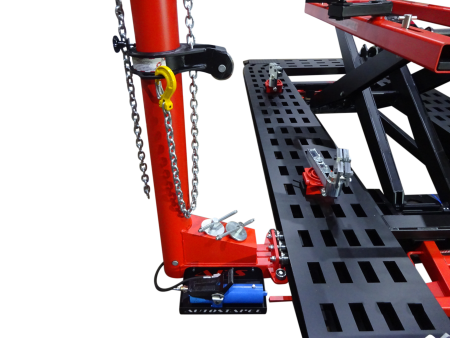

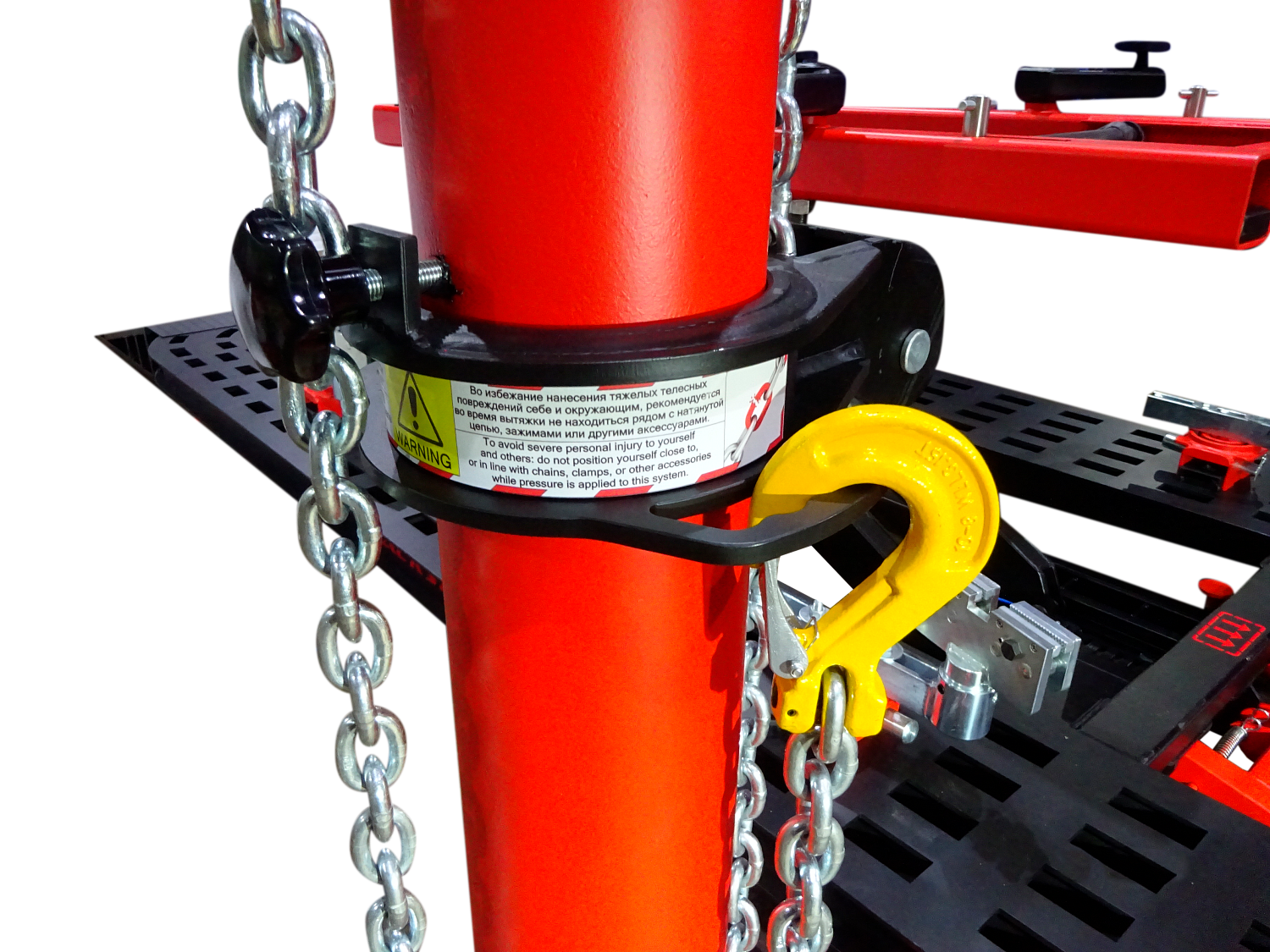

Специально спроектированные силовые башни, легко перемещаются по всему периметру платформы и позволяют создать тяговое усилие в 10 тонн в любой точке платформы, на любой высоте.

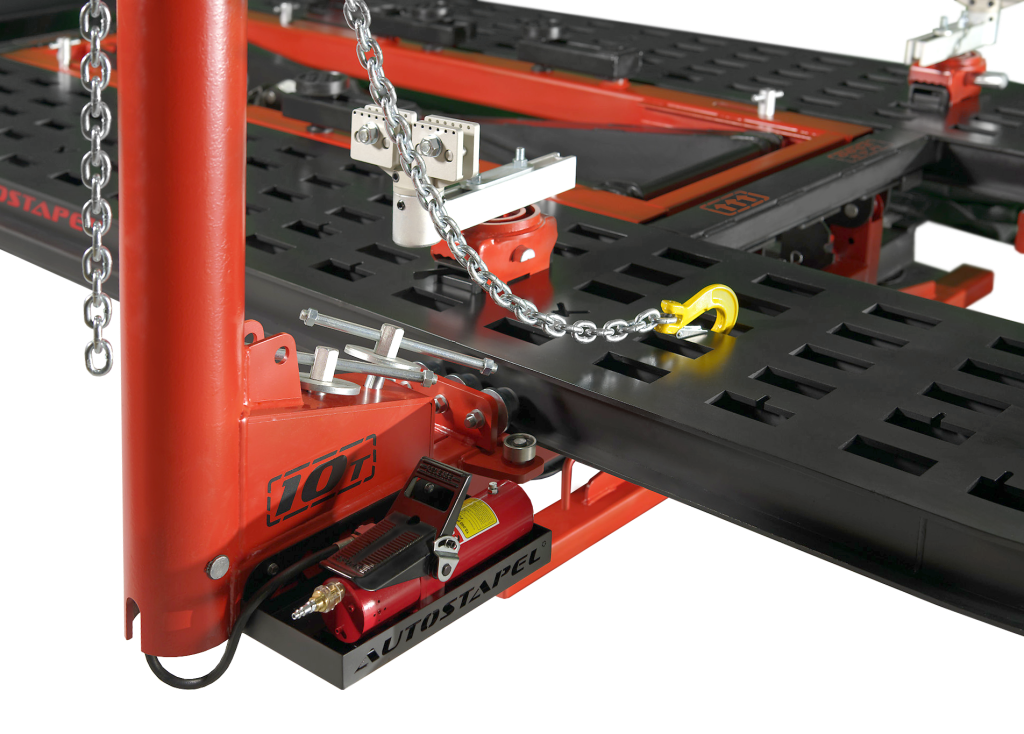

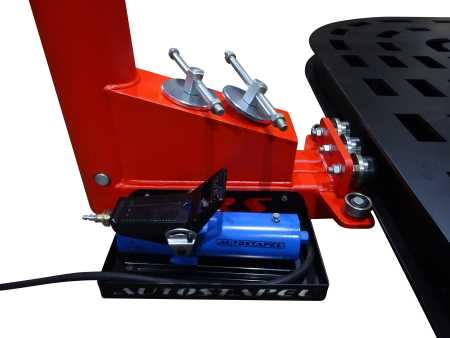

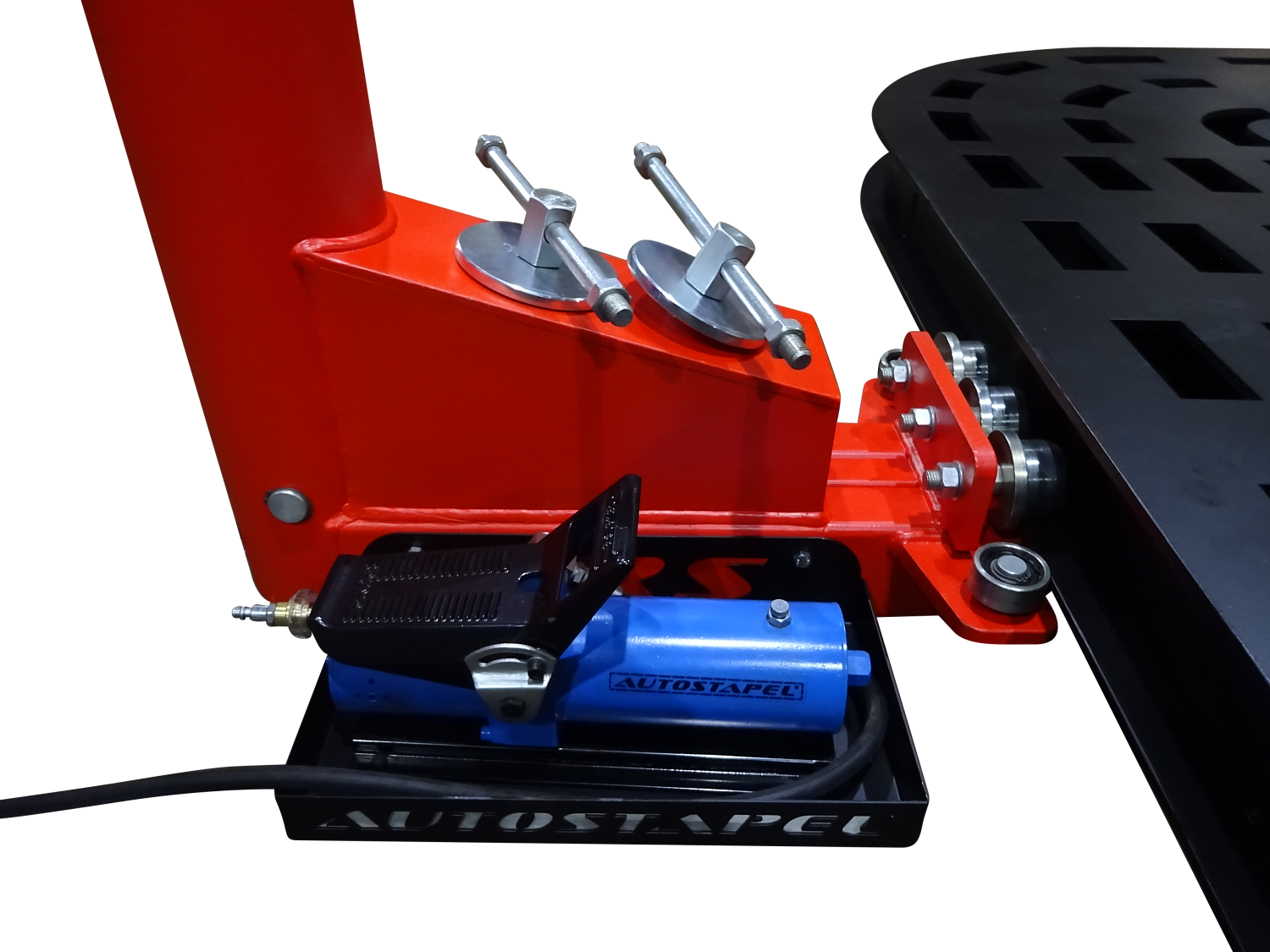

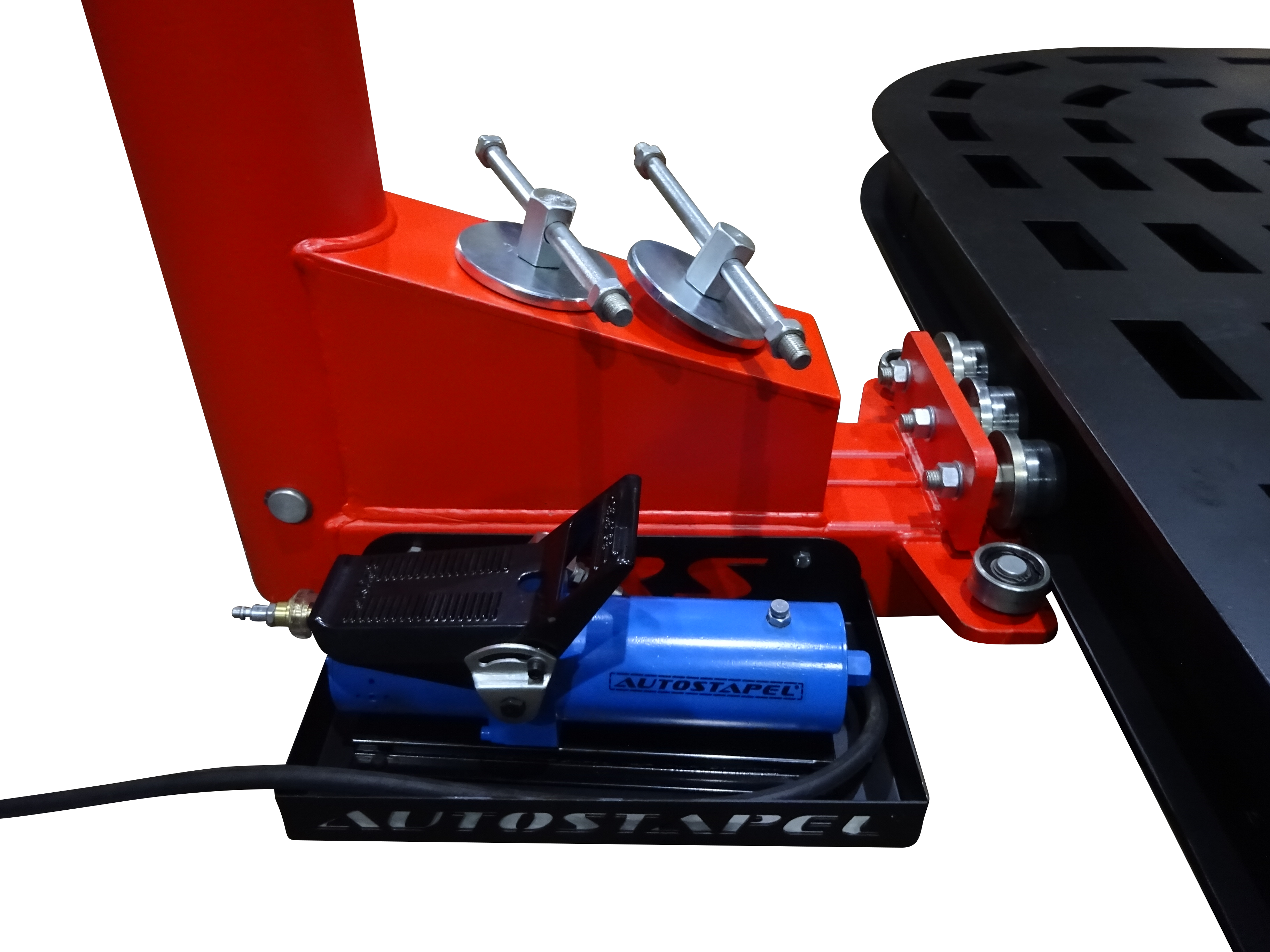

Силовые башни управляются пневмогидравлическими насосами, одна из которых комплектуется балкой для вытягивания крыши.
Заездные аппарели позволяют легко и быстро осуществлять установку автомобиля на платформу.
Возможна установка до 2-х дополнительных силовых башен к имеющимся двум (в стандартной комплектации).
В силовых устройствах используются исключительно надёжная гидравлика.

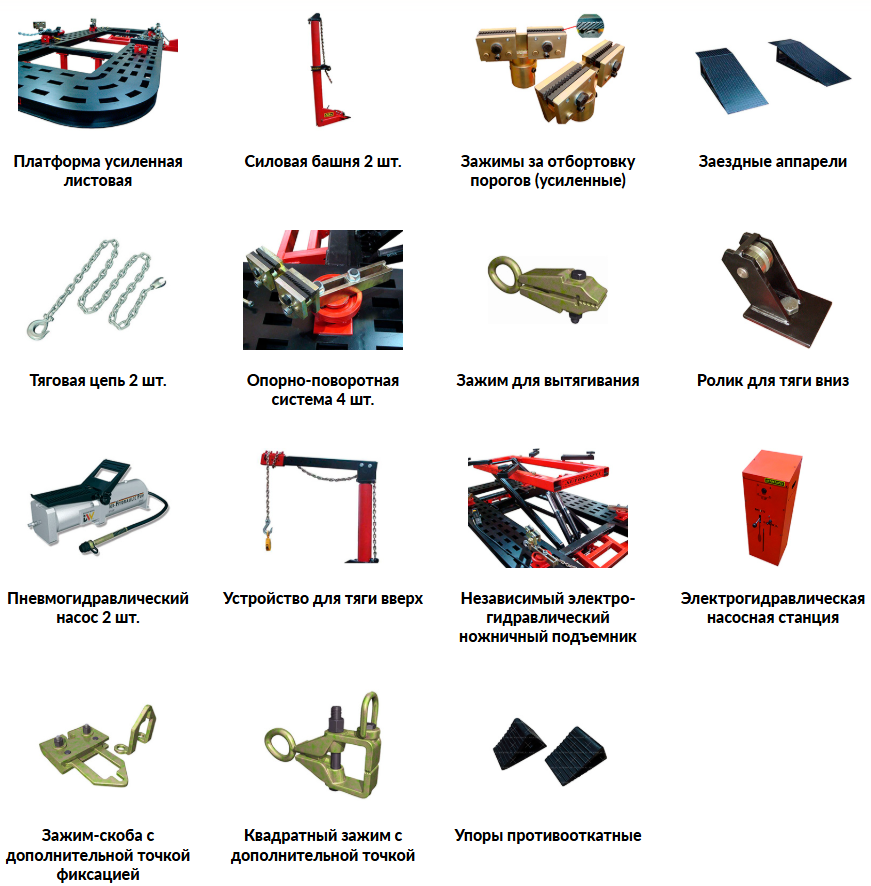

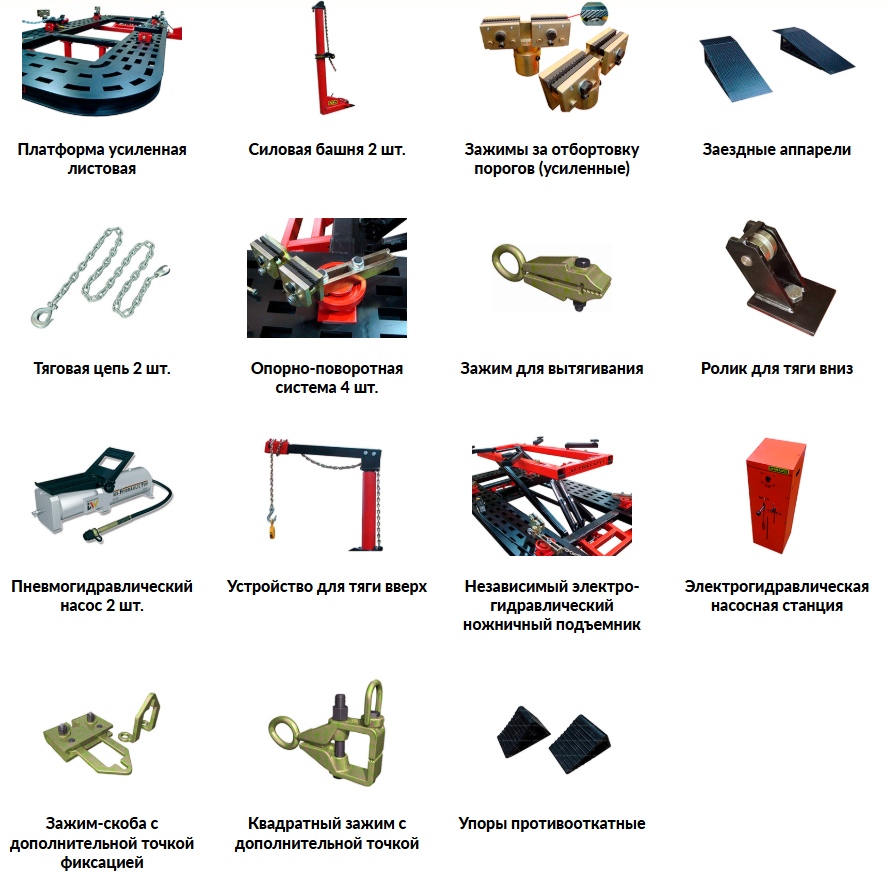

Комплектация и технические характеристики Black Shark

1. Платформа 5200x2100x120 мм
2. Силовая башня, тяговое усилие 10 т. 2 шт.
3. Устройство для тяги вверх 1 шт.
4. Зажимы за отбортовку порогов 240 мм 4 шт.
5. Заездные аппарели 2 шт.
6. Опорно-поворотные стойки фиксации автомобиля 4 шт.
7. Цепь 3,5 м 2 шт.
8. Тяговый крюк 2 шт.
9. Фиксатор цепи С-образный 1 шт.
10. Зажим для вытягивания с короткими губками 1 шт.
11. Ножничный подъёмник оснащённый электрогидравлической насосной станцией, высота подъёма 1600 мм 1 шт.
12. Пневмогидравлический насос 2 шт.
13. Клин фиксации стойки 4 шт.
14. Квадратный зажим с дополнительной точкой 1 шт.
15. Вытягивающий зажим-скоба, тяговое усилие 5 т. 1 шт.
16. Ролик тяги вниз для стендов серии ARS, EXPRESS 1 шт.
17. Противоткатные упоры 2 шт.

Грузоподъемность 3500 кг.
Габариты в упаковке 5200x2200x540 мм
Общий вес 2550 кг.
