Артикул:
100000216

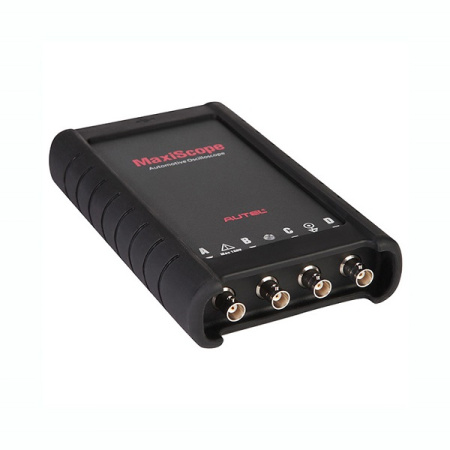

MaxiScope MP408 – компактный 4-канальный автоматический осциллограф для работы с ПК или сканерами линейки Autel MaxiSys.
MaxiScope MP408 — компактный 4-канальный автомобильный осциллограф для работы с ПК или сканерами линейки Autel MaxiSys.
Осциллограф — дополнительный инструмент диагноста, который позволяет проверять автомобильные датчики, шины связи и исполнительные механизмы. Возможность одновременного отображения четырех сигналов позволяет провести диагностику любых систем в автомобиле. Возможность записи осциллограмм во внутреннюю память сканера MaxiSys или ПК делает осциллограф незаменимым для поиска плавающих неисправностей.
Отличительные особенности:
Высокая частота дискретизации сигнала: 80 МГц при использовании 1 канала.
Предназначен для проверки высокоскоростных шин обмена данными CAN, LIN и др.
Работа со сканерами MaxiSys или с ПК.
Автоматическая настройка шкал.
Питание от USB-разъема.
Программное обеспечение позволяет записывать результаты проверок во внутреннюю память ПК или сканера MaxiSys. Количество доступной для сохранения информации ограничивается только объемом памяти устройства.
Осциллограф работает:
с MaxiSys MS906BT;
с MaxiSys MS906TS;
с MaxiSys MS908S PRO;
с ПК.
Комплект поставки MaxiScope MP408
Осциллограф MaxiScope – 1 шт.
USB-кабель – 1 шт.
Экранированный измерительный провод – 4 шт.
Адаптер для вторичной цепи зажигания – 1 шт.
Двухпроводный отвод – 1 шт.
Аттенюатор 20:1 – 2 шт.
Набор из 2 больших крокодиловых зажимов – 1 шт.
Набор маленьких крокодиловых зажимов – 1 шт.
Набор из 5 игольчатых пробников – 1 шт.
Набор из 2 щупов мультиметра – 1 шт.
MaxiScope MP408 — компактный 4-канальный автомобильный осциллограф для работы с ПК или сканерами линейки Autel MaxiSys.
Осциллограф — дополнительный инструмент диагноста, который позволяет проверять автомобильные датчики, шины связи и исполнительные механизмы. Возможность одновременного отображения четырех сигналов позволяет провести диагностику любых систем в автомобиле. Возможность записи осциллограмм во внутреннюю память сканера MaxiSys или ПК делает осциллограф незаменимым для поиска плавающих неисправностей.
Отличительные особенности:
Высокая частота дискретизации сигнала: 80 МГц при использовании 1 канала.
Предназначен для проверки высокоскоростных шин обмена данными CAN, LIN и др.
Работа со сканерами MaxiSys или с ПК.
Автоматическая настройка шкал.
Питание от USB-разъема.
Программное обеспечение позволяет записывать результаты проверок во внутреннюю память ПК или сканера MaxiSys. Количество доступной для сохранения информации ограничивается только объемом памяти устройства.
Осциллограф работает:
с MaxiSys MS906BT;
с MaxiSys MS906TS;
с MaxiSys MS908S PRO;
с ПК.
Комплект поставки MaxiScope MP408
Осциллограф MaxiScope – 1 шт.
USB-кабель – 1 шт.
Экранированный измерительный провод – 4 шт.
Адаптер для вторичной цепи зажигания – 1 шт.
Двухпроводный отвод – 1 шт.
Аттенюатор 20:1 – 2 шт.
Набор из 2 больших крокодиловых зажимов – 1 шт.
Набор маленьких крокодиловых зажимов – 1 шт.
Набор из 5 игольчатых пробников – 1 шт.
Набор из 2 щупов мультиметра – 1 шт.
Технические характеристики MP408
| Вертикальное разрешение | 12 бит |
| Количество каналов | 4 |
| Полоса пропускания | 20 МГц |
| Точность | 1% |
| Чувствительность | от 10 мВ/дел до 20 В/дел |
| Диапазоны изменения входных сигналов (весь диапазон) | от ±50 мВ до ±100 В для 11 диапазонов |
| Входной импеданс | 1 МОм при параллельном конденсаторе 22 пФ |
| Тип входа | Заземленный разъем BNC |
| Входная связь | Режим переменного/постоянного тока, выбираемый с помощью программного обеспечения |
| Защита от перегрузки | ±200 В на одиночном входе |
| Максимальная частота дискретизации (одиночный импульс) при использовании канала 1 или 2 | 80 Мвыб/с |
|
Максимальная частота дискретизации (одиночный импульс )прииспользовании канала 3 или 4 |
20 Мвыб/с |
| Буферная память | 32 МБ, распределяется между активными каналами |
| Буфер сигналов | до 1000 сигналов |
| Диапазоны временной развертки | от 100 нс/дел до 1000 с/дел |
| Дополнительные функции | математическая обработка каналов, измерения |
| Источник | Любой входной канал |
| Основные триггеры | Автоматически, повтор, одиночный, отствует |
| Дополнительные триггеры | Нарастающий фронт, спадающий фронт |
| Диапазон рабочих температур | от 0 до +50 °C (от +15 до +40 °C при указанной точности) |
| Диапазон температур при хранении | от -20 до +60 °C |
| Диапазон относительной влажности при хранении | От 5 % до 95 % без конденсации |
| Связь с ПК | кабель USB 2.0 |
| Электропитание | USB |
| Размеры (с учетом защитной резиновой накладки) | 190 х 115 х 38 мм |
| Масса | 0.5 кг |
